СОЛНЕЧНЫЙ ФОТОЭЛЕКТРИЧЕСКИЙ МОДУЛЬ

СОЛНЕЧНЫЙ МОДУЛЬ ИЛИ СОЛНЕЧНАЯ БАТАРЕЯ – это набор солнечных элементов – кремниевых пластин, предназначенных для преобразования энергии света в электрическую энергию.

Так как каждая пластина дает всего 3-5 Вт мощности, то их объединяют в батареи суммарной мощностью от 30 Вт до 300 Вт.

Как правило, для строительства солнечной электростанции используют батареи мощностью 250 Вт и 300 Вт, так как они являются оптимальными с точки зрения стоимости производства и удобства использования.

Важным параметром солнечной батареи является эффективность ее элементов. Последние 40 лет ученые разных стран мира работают над тем, чтобы добиться максимального показателя эффективности при преобразовании солнечной энергии в электрическую. Есть данные о достижении цифры в 44% эффективности, но к сожалению это пока еще только экспериментальные образцы и их стоимость слишком высока для повсеместного использования.

Стандартная эффективность солнечных модулей составляет в настоящий момент (2015 год) от 12% до 18%, и зависит от типа солнечных панелей. В продаже в основном можно найти следующие типы панелей:

Монокристаллические солнечные панели – их эффективность составляет 16%-19% .

Поликристаллические солнечные панели – эффективность 13%-17%.

Тонкопленочные солнечные элементы (на основе аморфного кремния) – эффективность 6%-9%.

В принципе, моно и поликристаллические батареи очень схожи как по технологиям изготовления, так и по своей эффективности. Но поликристаллические панели выигрывают в цене производства около 10-15%, поэтому в больших системах, где важна себестоимость выделяемой энергии, отдают предпочтение именно им.

Нужно отметить, что монокристалл лучше работает под воздействием прямого света, поэтому хорошо зарекомендовал себя в странах с сухим и жарким климатом – Африка, Ближний Восток, Мексика, Австралия и др. Поликристалл напротив, выигрывает у монокристалла в условиях рассеянного освещения, поэтому лучше подойдет странам с умеренным климатом, когда небо часто закрыто дымкой или облаками.

Срок службы солнечной батареи на основе кристаллического кремния составляет не менее 25 лет, при условии правильной эксплуатации. Важно отметить, что со временем мощность фотоэлемента может снижаться, это нормальное явление и составляет оно около 1% в год. То есть через 20 лет использования, батарея мощностью 100 Вт будет выдавать около 80 Вт энергии.

Что касается тонкопленочных солнечных элементов, то последние годы они зарекомендовали себя с не очень хорошей стороны. Несмотря на низкую себестоимость, большинство мировых производителей в настоящий момент отказываются от их производства и использования, хотя и возлагали на эту технологию большие надежды. Это связано с тем, что и так имея всего 6%-8% эффективности, буквально через 2 года эксплуатации их мощность падает еще на 20%-40%. В итоге получается невероятно громоздкая и не эффективная система. Итоговая стоимость генерации электроэнергии получается значительно выше планируемой, а проект становится инвестиционно не привлекательным.

    Распределение солнечной радиации

   Количество солнечной энергии, достигающей на поверхность Земли, изменяется из-за движения земли вокруг свой оси и Солнца. Эти изменения зависят от времени суток и времени года. Обычно в полдень на Землю попадает наибольшее количество солнечной радиации, чем рано утром или поздно вечером. В полдень Солнце находится в зените, и длина пути прохождения лучей Солнца через атмосферу Земли сокращается. В следствии этого, меньшее количетсво солнечных лучей преломляется и отражается, а значит больше солнечной радиации достигает поверхности земли. Количество энергии, падающей на единицу площади в единицу времени, зависит от ряда факторов:

• Широты;

• Местного климата;

• Сезона года;

• Угла наклона поверхности по отношению к Солнцу.

   Количество солнечной энергии, достигающей поверхности Земли, отличается от среднегодового значения: в зимнее время - менее чем на 0,8 кВт*ч/м2 в день на Севере Европы и более чем на 4 кВт*ч /м2 в день в летнее время в этом же регионе. Различие уменьшается по мере приближения к экватору. Количество солнечной энергии зависит и от географического месторасположения объекта: чем ближе к экватору, тем оно больше. Например, среднегодовое суммарное солнечное излучение, падающее на горизонтальную поверхность, составляет: в Центральной Европе, Средней Азии и Центральном регионе России - приблизительно 1000 кВт*ч/м2; в Средиземноморье - приблизительно 1500 кВт*ч /м2; в большинстве пустынных регионов Африки, Ближнего Востока и Австралии - приблизительно 2200 кВт*ч/м2. Таким образом, количество солнечной радиации существенно различается в зависимости от времени года и географического положения. Этот фактор играет важнейшую роль при расчете эффективности использования электростанций, в которых используются солнечное батареи. (источник)

  Солнечные фотоэлектрические модули - это основные элементы системы, преобразующей солнечный свет в электрическую энергию. Такие системы могут быть использованы как основной источник бытового электричества, там, где нет городской сети, так и в качестве вторичного источника энергии для обеспечения большей автономии в системах бесперебойного питания.

  Принцип действия фотоэлектрических панелей состоит в прямом преобразовании солнечного света в электрический ток.

  При этом генерируется постоянный ток. Энергия может использоваться как напрямую различными нагрузками постоянного тока, так и запасаться в аккумуляторных батареях для последующего использования или покрытия пиковой нагрузки, а также преобразовываться в переменный ток напряжением 220 В для питания различной нагрузки переменного тока.

  Солнечный модуль выполнен в виде панели, заключенной в каркас из алюминиевого профиля. Большинство фотоэлектрических модулей состоят из 36 или 72 клеток. Солнечные батареи соединены между собой и помещаются между герметично склеенных пластин закаленного стекла. Солнечные батареи соединены тонкими контактами на верхней стороне полупроводникового материала, который можно рассматривать как металлическую сетку на солнечных батареях. Металлическая сеть должна быть как можно тоньше, чтобы не нарушать свободное получение потока фотонов. К внутренней стороне корпуса модуля прикреплен блок терминалов, под крышкой которого размещены электрические контакты, предназначенные для подключения модуля.

  Мощность типичных кристаллических фотоэлектрических модулей колеблется от нескольких Вт до 200 Вт / модуль. За время работы фотоэлектрический модуль вырабатывает больше энергии, чем требуется на его производство, стоваттный фотоэлектрический модуль позволит предотвратить выброс более двух тонн СО2.

  Для обеспечения автономного питания жилого дома с выходом переменного тока требуется собрать систему из:

1. Солнечные батареи необходимой мощности.
2. Контроллера заряда аккумуляторной батареи, который предотвращает губительные для батареи глубокий разряд и перезаряд.
3. Батареи аккумуляторов (АБ).
4. Инвертора, преобразующего постоянный ток в переменный.

  К системе можно подключать нагрузки мощностью 12 (24) В – напрямую, 220 (110) В – через инвертор.

Расчет нужного Вам оборудования для электроснабжения>>

Цены на солнечные модули >>

Герметичные инверторы с интерактивной связью с сетью .

В состав входит интеллектуальное многостадийное зарядное устройство, продлевающее жизнь аккумуляторов, и трансферное реле.

Номинальная мощность инверторов от 2 до 2,3 кВА, эффективность до 92%, перегрузка до 2,5 раз, время переключения менее 16 миллисекунд, «чистая» синусоида на выходе, алюминиевый стойкий от коррозии корпус, возможность параллельного соединения для наращивания мощности, возможность работы во влажной и запыленной среде.

Инверторы GTFX имеют функцию поддержки сети/генератора, которая позволяет добавлять энергию от аккумуляторов при подключении мощных нагрузок при слабой сети или генераторе.

Настройки инвертора сохраняются во внутренней памяти.

Технические характеристики:

Инвертором называется прибор, схема, или система, которая создает переменное напряжение при подключении источника постоянного напряжения. Инвертор предназначен для преобразования постоянного напряжения 12 (24, 48) Вольт в переменное 220 Вольт с частотой 50Гц. Служит для питания различной бытовой техники напряжением 220 Вольт в условиях отсутствия сетевого напряжения. Не каскадируются.

Условные обозначения:

Все цены необходимо уточнять! Приносим извинения за возможные изменения.

Мощностью до 1 кВт

	Обозначение	Мощность, Вт	Входное напряжение, В	Цена, руб.
	ИС2-12-300	300	12	6 950	+
	ИС2-12-300Г	300	12	6 950	+
	ИС2-12-300 Г3	300	12	6 300	.
	ИС2-12-300 Г4	300	12	9 000	.
	ИС2-12-300 Г5	300	12	9 000	.
	ИС2-12-300 ГМ	300	12	7 500	+
	ИС2-12-300И	300	12	6 950	+
	ИС2-12-300П	300	12	7 500	+
	ИС2-24-300	300	24	6 950	+
	ИС2-24-300Г	300	24	6 300	.
	ИС2-24-300 Г3	300	24	6 300	.
	ИС2-24-300 ГМ	300	24	6 950	+
	ИС2-24-300П	300	24	7 500	+
	ИС2-55-300	300	55	10 800	+
	ИС2-55-300М	300	55	10 300	.
	ИС2-55-300ГМ	300	55	9 250	+
	ИС2-60-300	300	60	10 800	+
	ИС2-60-300ГМ	300	60	9 250	+
	ИС2-60-300М2	300	60	10 300	.
	ИС2-75-300	300	75	9 050	+
	ИС2-75-300ГМ	300	75	9 250	+
	ИС2-110-300ГМ	300	110	9 600	+
	СибВатт 312	300	12	17 800	.
	СибВатт 312М	300	12	16 800	.
	СибВатт 324	300	24	18 300	.
	СибВатт 324М	300	24	17 400	.
	ИС3-12-600 М1	600	12	14 200	+
	ИС3-12-600 М3	600	12	10 500	+
	ИС3-12-600 М5	600	12	12 300	+
	ИС3-24-600 М3	600	24	11 000	+
	ИС3-48-600 М3	600	48	15 000	+
	ИС3-110-600 М3	600	110	18 000	+
Мощностью от 1 кВт до 3 кВт
	СибВатт 1012	1000	12	16 300	.
	СибВатт 1024	1000	24	16 300	.
	ИС-12-1500 У	1500	12	22 500	+
	ИС-12-1500 V	1500	12	22 500	+
	ИС-24-1500 У	1500	24	22 500	+
	ИС-24-1500 V	1500	24	22 500	+
	ИС-24-1500 У1	1500	24	31 000	+
	ИС1-75-1500	1500	75	36 100	.
	ИС1-12-1700 У	1700	12	32 000	.
	ИС1-24-2000 У	2000	24	34 700	+
	ИС1-24-2000Р	2000	24	47 300	+
	СибВольт 1512У	1500	12	29 700	+
	СибВольт 1524У	1500	24	29 700	+
	СибВольт 1548	1500	48	под заказ
	СибВольт 1512 Li-ion	1500	12	под заказ
	СибВольт 1524 Li-ion	1500	24	под заказ
	СибВольт 1548 Li-ion	1500	48	34 400	.
	СибВольт 1548 ЖД	1500	48	63 100	.
	СибВольт 2075 ЖД	2000	75	65 200	.
	СибВольт 20110 ЖД	2000	110	67 200	.
	СибВатт 1712	1700	12	24 900	.
	ЕРМАК 1512 с ЗУ	1500	12	52 500	.
	МАП Pro 12В 1,3 кВт	1300	12	58 700	.
	МАП Pro 12В 2 кВт	2000	12	69 000	.
	МАП HYBRID 12В 1.3 кВт	1300	12	под заказ
	МАП HYBRID 24В 2 кВт	2000	24	под заказ
Мощностью от 3 кВт до 6 кВт
	ИС-12-3000 У	3000	12	35 600	+
	ИС-12-3000V	3000	12	35 600	+
	ИС-12-3000 М4	3000	12	38 900	+
	ИС-24-3000 У	3000	24	35 600	+
	ИС-24-3000V	3000	24	35 600	+
	СибВольт 3012У	3000	12	52 900	+
	СибВольт 3024У	3000	24	52 900	+
	СибВольт 3048 ЖД	3000	48	122 700	.
	СибВольт 3012 Li-ion	3000	12	под заказ
	СибВольт 3024 Li-ion	3000	24	под заказ
	СибВольт 3048 Li-ion	3000	48	64 800	.
	МАП Pro 12В 3 кВт	12	3 000	102 000	.
	МАП Pro 24В 3 кВт	24	3 000	102 000	.
	МАП Pro 48В 3кВт	48	3 000
	МАП HYBRID 12В 3 кВт	12	3 000	под заказ
	МАП HYBRID 24В 3 кВт	24	3 000	под заказ
	МАП HYBRID 48В 3 кВт	48	3 000	под заказ
	МАП DOMINATOR 12В 3 кВт	12	3 000	142 100
	МАП DOMINATOR 24В 3 кВт	24	3 000	142 100
	ИС1-24-4000 Р	4000	24	85 100	+
	ИС-12-4500 У	4500	12	54 400	+
	МАП Pro 24В 4.5 кВт	4 500	24	120 900	.
	МАП Pro 48В 4.5 кВт	4 500	48	120 900	.
	МАП HYBRID 24В 4.5 кВт	4 500	24	по запросу
	МАП HYBRID 48В 4.5 кВт	4 500	48
	МАП DOMINATOR 24В 4,5кВт	4 000	24	161 000
	МАП DOMINATOR 48В 4.5кВт	4 000	48	161 000
	ИС1-24-6000 У	6000	24	89 900	+
	ИС1-24-6000 P	6000	24	123 900	+
	ИС1-24-6000 У1	6000	24	91 200	+
	ИС1-24-6000 У2	6000	24	105 000	+
	СибВольт 4024У	4000	24	56 900	+
	СибВольт 4024 Li-ion	4000	24	под заказ
	СибВольт 4048 ЖД	4000	48	126 300	.
	СибВольт 4048 Li-ion	4000	48	68 000	.
	СибВольт 80110	8000	110	235 300	+
	СибВольт 6048 Li-ion	6000	48	102 800	.
	СибВольт 6048 ЖД	6000	48	177 400	.
	СибВольт 6075 ЖД	6000	75	177 400	.
	СибВольт 60110 ЖД	6000	110	177 400	.
	МАП Pro 24В 6 кВт	6 000	24	156 600	.
	МАП Pro 48В 6 кВт	6 000	48	156 600	.
	МАП HYBRID 24В 6 кВт	6 000	24	под заказ под заказ
	МАП HYBRID 48В 6 кВт	6 000	48
	МАП DOMINATOR 24В 6 кВт	6 000	24	214 500
	МАП DOMINATOR 48В 6 кВт	6 000	48	214 500
	СибВольт 60110	6 000	110	177 400	.
Мощностью от 9 кВт
	МАП Pro 24В 9 кВт	9 000	24	207 400	.
	МАП Pro 48В 9 кВт	9 000	48	192 500	.
	МАП Pro 48В 15 кВт	15 000	48	284 400	.
	МАП Pro 48В 20 кВт	20 000	48	340 700	.
	МАП HYBRID 24В 9 кВт	9 000	24	по запросу
	МАП HYBRID 48В 9 кВт	9 000	48
	МАП HYBRID 48В 12 кВт	12 000	48
	МАП HYBRID 48В 15 кВт	15 000	48
	МАП HYBRID 48В 18 кВт	18 000	48
	МАП HYBRID 48В 20 кВт	20 000	48
	МАП DOMINATOR 24В 9 кВт	9 000	24	265 100
	МАП DOMINATOR 48В 9 кВт	9 000	48	250 200
	МАП DOMINATOR 48В 15кВт	15 000	48	355 500
	МАП DOMINATOR 48В 20кВт	20 000	48	410 400
	ИНВЕРТОР 9-48	9000	48

 Представленные инверторы с формой выходного сигнала: чистая синусоида.

* наличие товаров на складе Вы можете узнать по телефону: 8 (383) 322-22-64

или по email: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

  Использование котроллера позволяет исключить перезаряд и выкипание электролита, существенно продлевая срок службы аккумулятора. Также современный контроллер учитывает изменения температуры аккумуляторной батареи и выполняет температурную компенсацию. Таким образом, эта небольшая деталь существенно увеличивает эффективность всей системы и продлевает ее срок службы.

     В системах солнечных батарей допускается прямое соединение панели и аккумулятора. Такой подход является не совсем оптимальным. Как только заряд достигает предельного уровня напряжения, произойдет отключение батареи при использовании классического и самого дешевого ON/OFF контроллера. В действительности для полной зарядки на ее входах необходимо еще определенное время поддерживать напряжение. Данную задачу решает PWM-контроллер с широтно-импульсной модуляцией. Изделие поддерживает напряжение от солнечной батареи на требуемом уровне, гарантировав эффективную зарядку аккумуляторов.

Фото	Маркировка	Ток, А	Напряжение, В	Размеры, мм	Цена, руб.
Контроллеры PWM (ШИМ) - контроллеры с ограничением тока заряда на конечной стадии заряда при помощи широтно-импульсной модуляции.
Серия JUTA
	DY1024DU	10 А	12 / 24 В	133х70х34	1 500 руб.
Серия SMARTWATT PWM
	PWM 2410	10 А	12 / 24 В	103х71х36	1 500 руб.
	PWM 2420	20 А	12 / 24 В	130х75х38	2 500 руб.
	PWM 2430	30 А	12 / 24 В	164х103х47	3 200 руб.
	PWM 2440	40 А	12 / 24 В	164х103х47	4 500 руб.

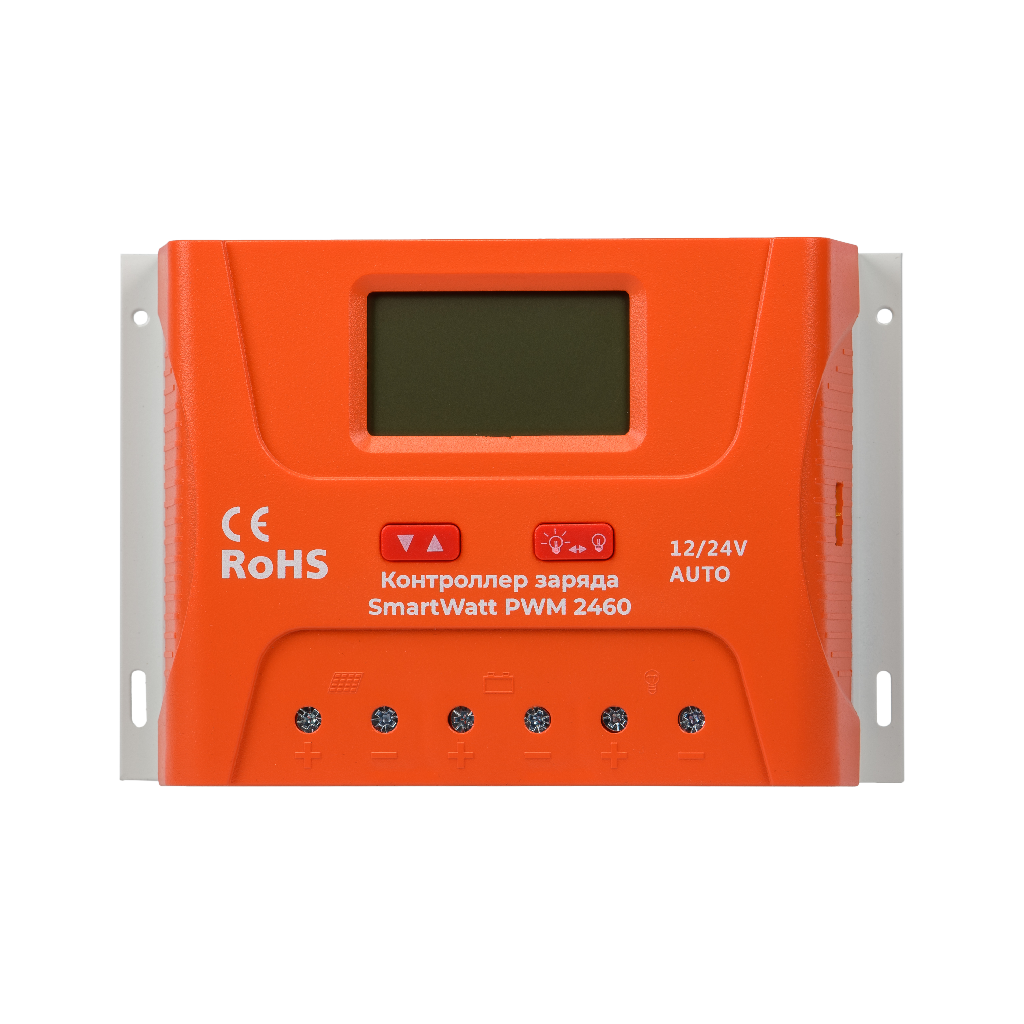

	PWM 2460	60 А	12 / 24 В	189х127х54	6 000 руб.
Серия LS
	LS1024	10 А	12 / 24 В	140х65х34	3 100 руб.
	LS2024B	20 А	12 / 24 В	144х76х45	3 600 руб.
	LS2024R	20 А	12 / 24 В	143х76х45	3 800 руб.
	LS3024B	30 А	12 / 24 В	201х101х57	5 700 руб.
	МТ50				2 600 руб.
Серия  VS
	VS1024N	10 А	12 / 24 В	162х85х40	5 700 руб.
	VS2024N	20 А	12 / 24 В	162х100х50	7 000 руб.
	VS3024N	30 А	12 / 24 В	200х103х58	11 200 руб.
	VS4024N	40 А	12 / 24 В	201х109х59	16 500 руб.
	VS4524BN	45 А	12 / 24 В	200х109х59	17 000 руб.
	VS6024BN	60 А	12 / 24 В	205х129х67	19 900 руб.
Контроллеры MPPT (ТММ) - контроллеры с функцией слежения за точкой максимальной мощности солнечной батареи.
Серия SMARTWATT МРРТ
	MPPT 2410	10 А	12 / 24 В	143х71х37	4 230 руб.
	MPPT 2420	20 А	12 / 24 В	210х151х60	7 440 руб.
	MPPT 2430	30 А	12 / 24 В	237х173х73	9 950 руб.
	MPPT 2440	40 А	12 / 48 В	237х173х73	12 100 руб.

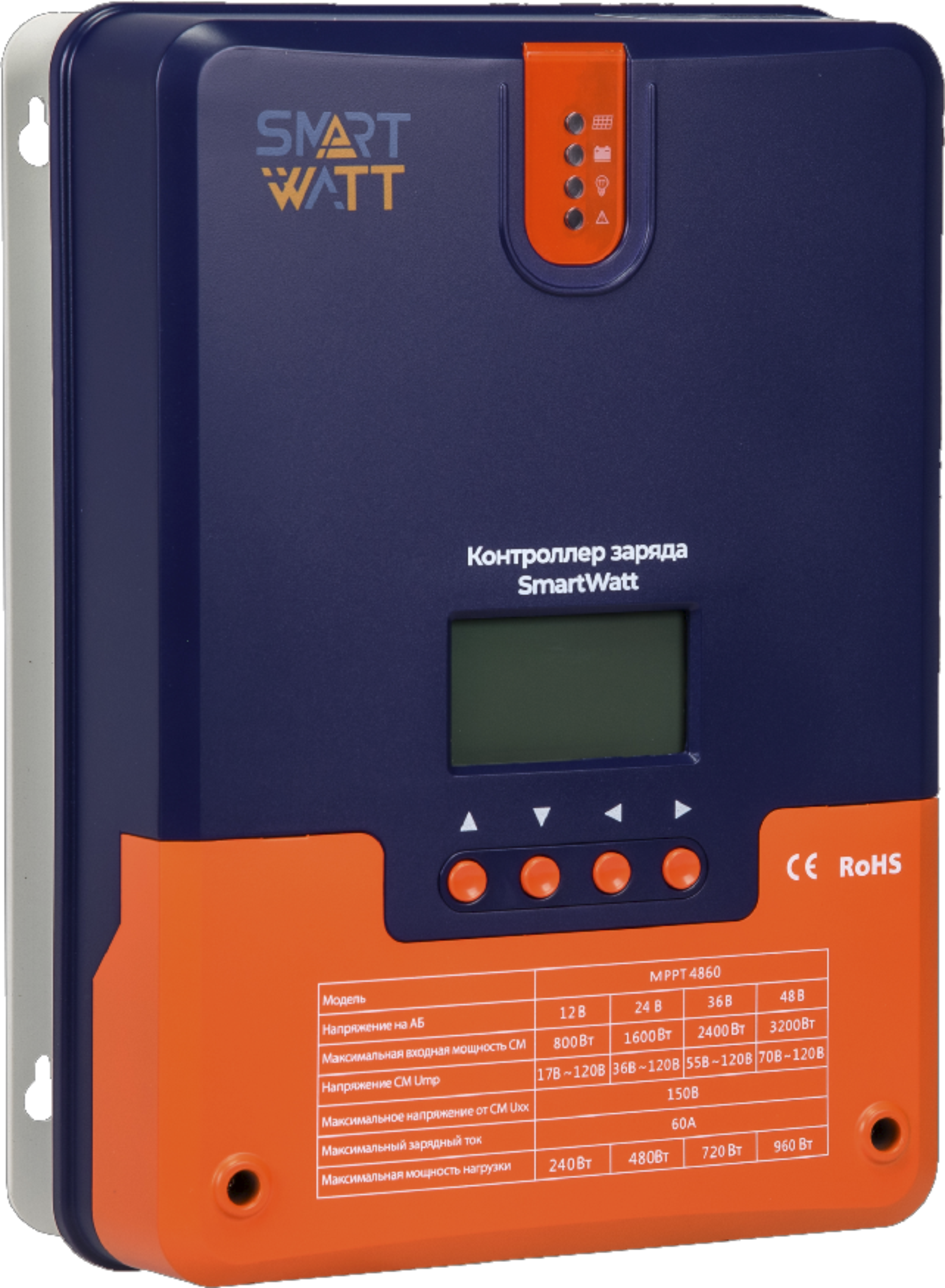

	MPPT 4860	60 А	12 / 24 / 36 / 48 В	285х205х93	27 590 руб.
Серия КЭС
	КЭС 100/20	20 А	12/24 В - 100 В	122х155х87	20 000 руб.
	КЭС PRO  200/60	60 А	12/24/48/96 - 200 В	350х120х210	59 200 руб.
	КES D-R 200/100	100 А	12/24/48/96 - 200 В	350х120х210	88 800 руб.
	КES D-R 250/60	60 А	12/24/48/96 - 250 В	350х120х210	88 800 руб.
Контроллеры для ветрогенераторов
	WWS10A-24	10 А	24 В	410х430х175	нет в наличии
	WWS20A-48	70 А	48 В	410х430х175	49 000 руб.

 Представленные фотографии могут отличатся от оригинала.
